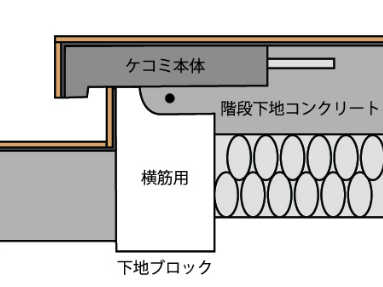

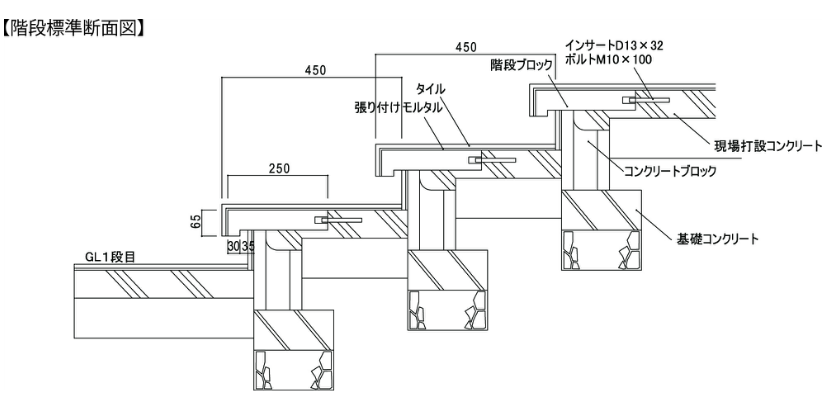

■ 納まり図

蹴上下地のブロックの上に跳ね出して設置します。

■ 施工手順

実際の施工状況をご覧ください。

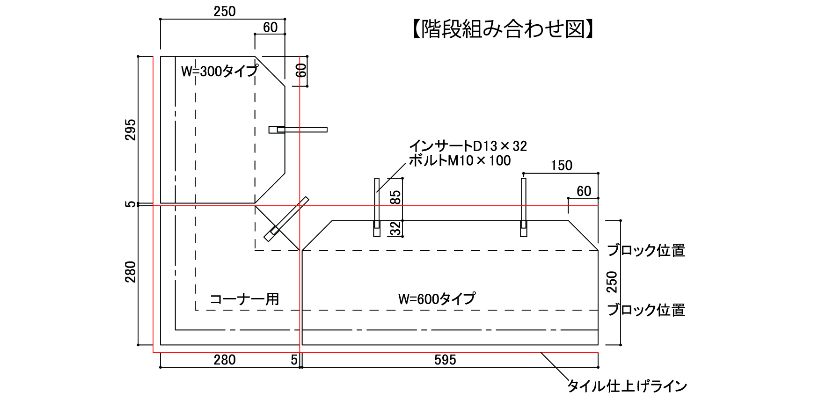

製品イメージ

幅600タイプと300タイプ、コーナー用パーツがあり、アンカーボルトが付属しています。


アンカーボルト

アンカーボルトは製品に含まれています。現場にて取り付けてから設置して下さい。

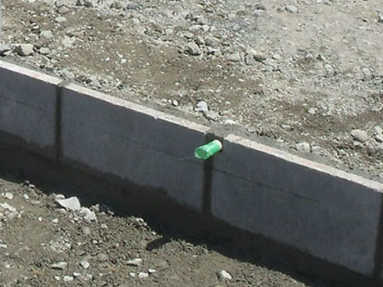

STEP 1

蹴上の下地

階段の立ち上がり部分（蹴上）はコンクリートブロックの横筋用をお使い下さい。
フェイスシェルの内側は取り除きます。照明を付ける場合は保護管を予め入れて下さい。

STEP １断面図

施工断面イメージ





　

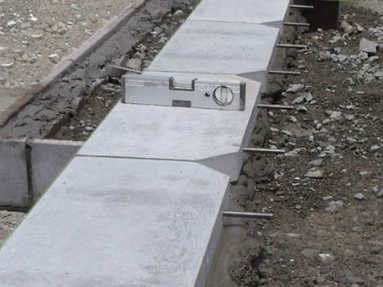

STEP ２

KEKOMI本体の設置

モルタルを敷いて水平になるようKEKOMIの本体を設置します。
下地のコンクリートは本体設置後に打設します。

STEP ２断面図

施工断面イメージ




STEP 3

下地土間コンクリート打設

階段踏面の下地コンクリートを打設しKEKOMIと同レベルになるよう押さえます。



STEP ３断面図

施工断面イメージ








STEP 4

床タイルの貼り付け

最後にタイルを貼って仕上げます。


STEP 4断面図

施工断面イメージ

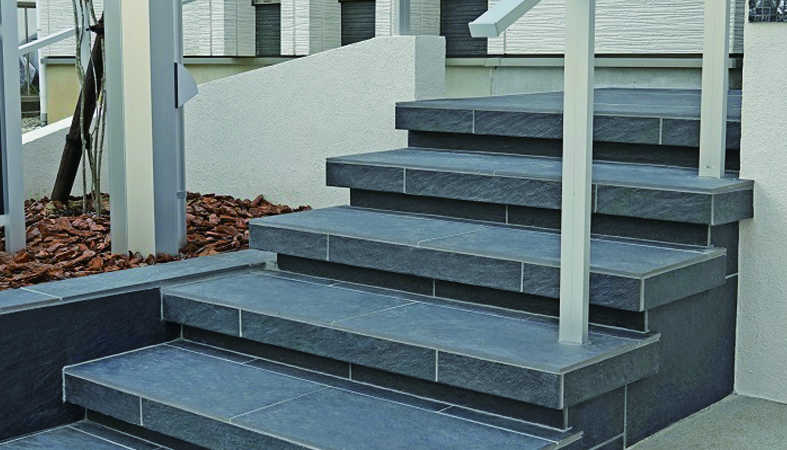

階段全景

【KEKOMI全タイプ販売代理店】
・株式会社フジイ
・株式会社福島シービー
・株式会社関東
・トーコー資材株式会社
・株式会社三富（B-Life.s）
・株式会社マツオコーポレーション（愛知・岐阜・三重除く）
・株式会社エクシス

【製造・発売元】
株式会社ニットー

商品のご発注は上記代理店様へお願い致します。
