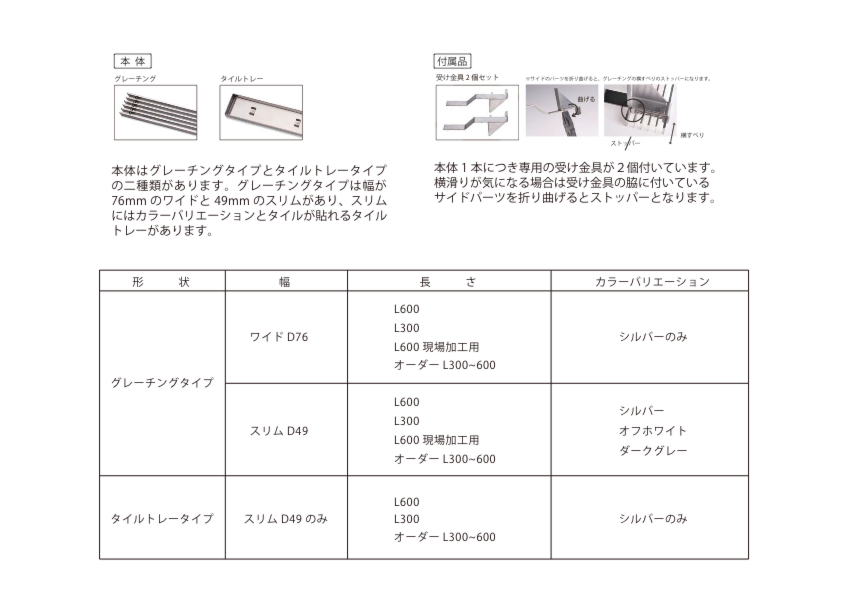

■ バリエーションと付属品

商品のバリエーションと寸法・カラーバリエーションの組み合わせをご確認下さい。

説明1.ai

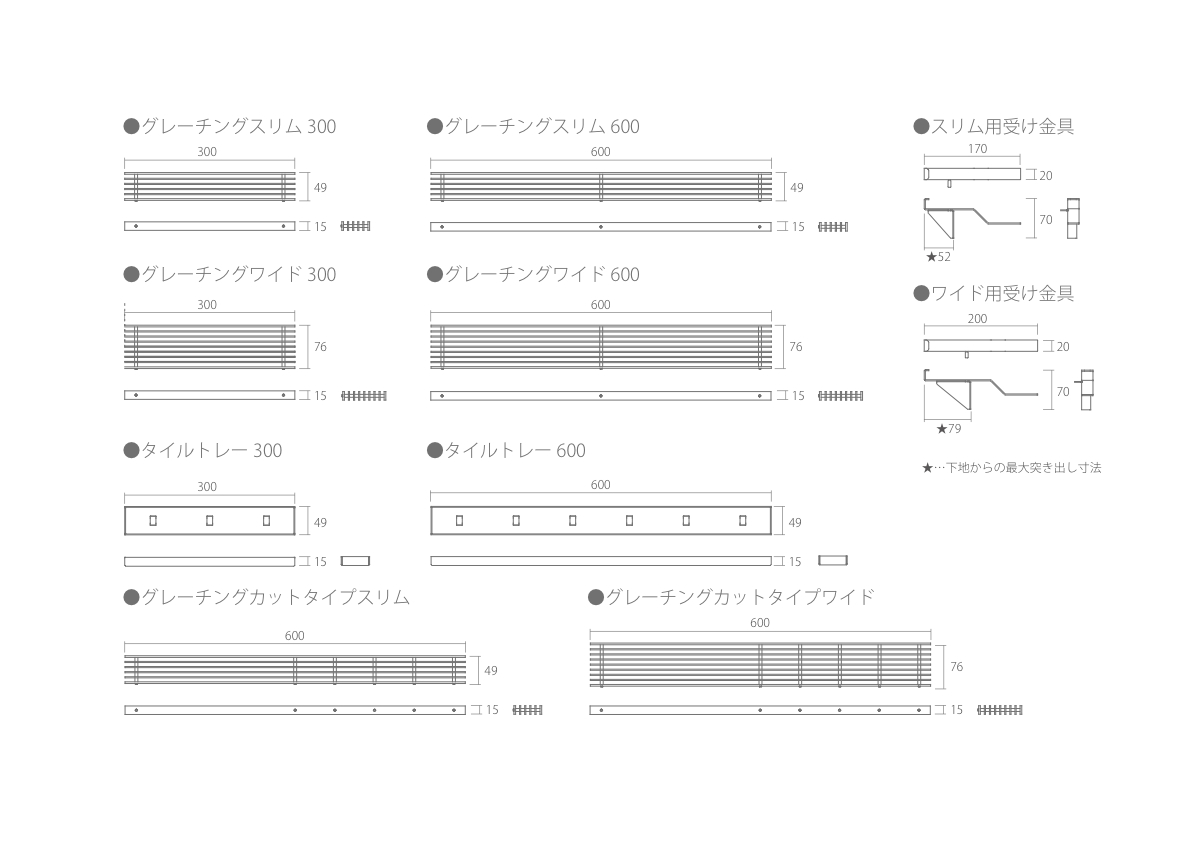

■ 基本寸法について

グレーチングの基本寸法です。(クリックすると拡大されます)

テラスエッジ 図面.ai

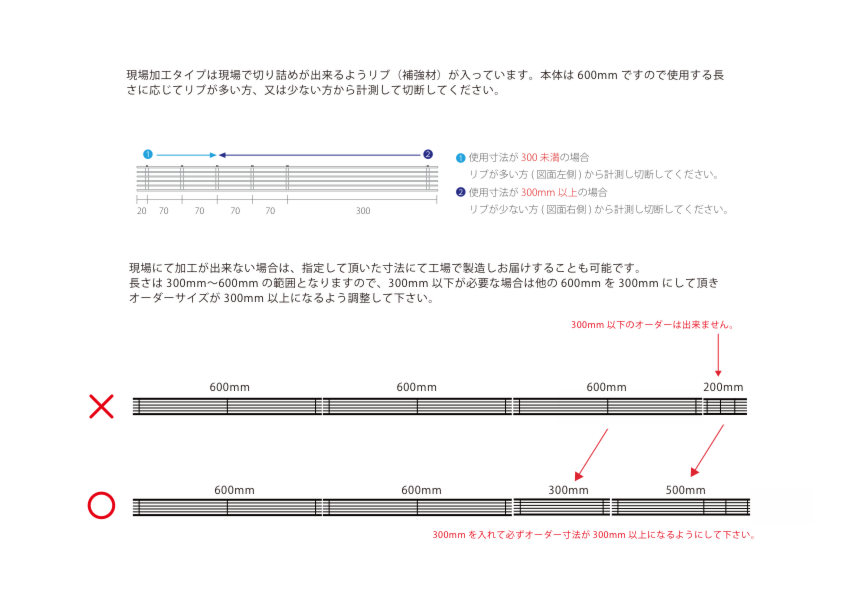

■ 現場加工用と特注オーダーについて

間口寸法の調整が必要な場合は現場でカットできる現場加工用か、指定したサイズで出荷する特注オーダーをお使いください。

現場加工タイプについて.ai

■ 設計マニュアル

グレーチングの設計に役立つ情報を掲載しております。

基本納まりについて

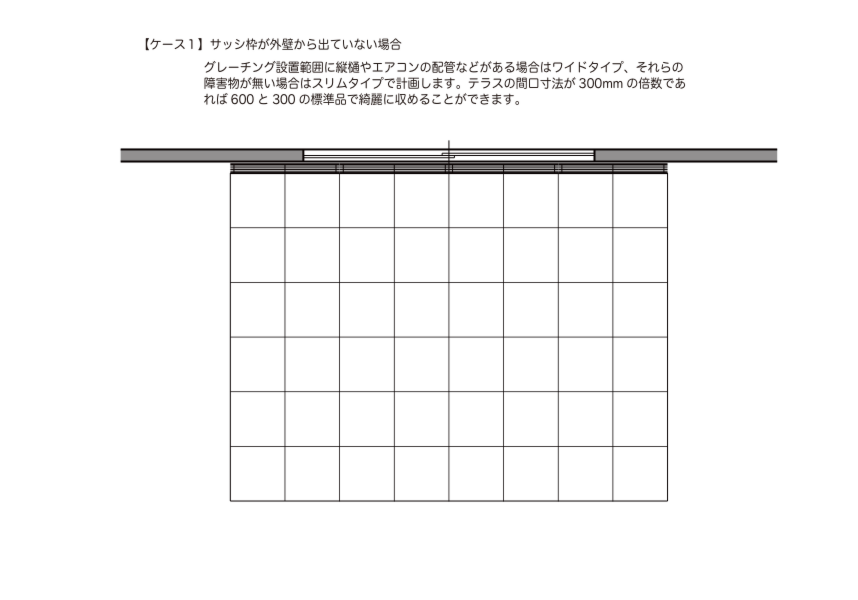

plan1.ai

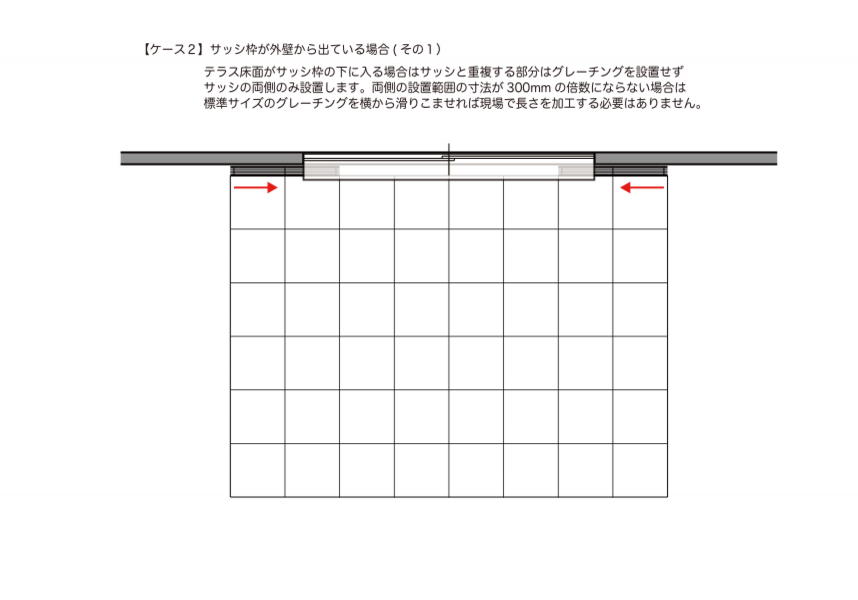

plan2.ai

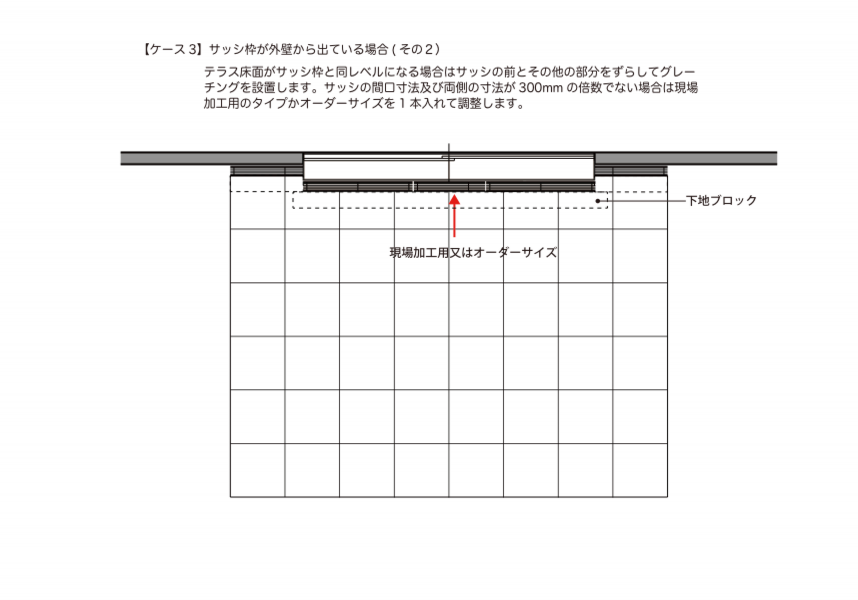

plan3.ai

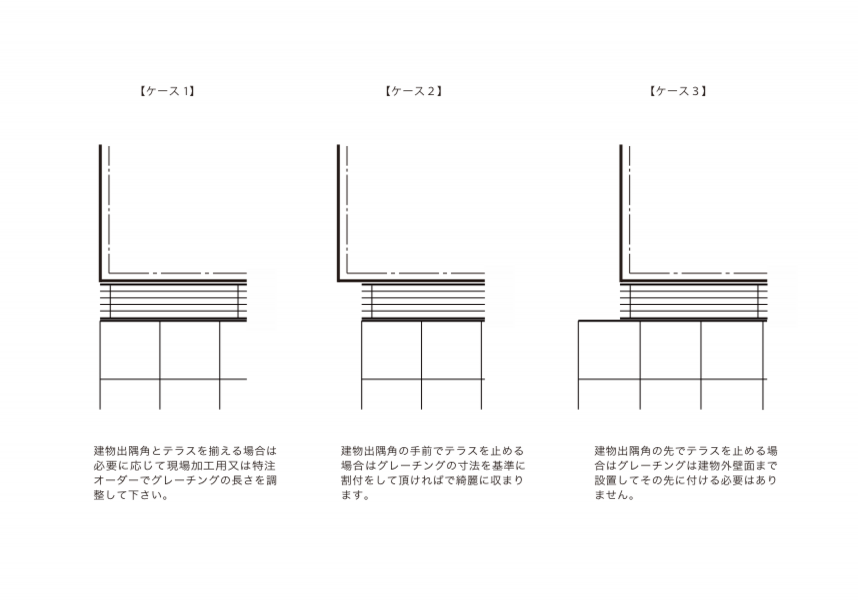

端部の収まりについて

端部について.ai

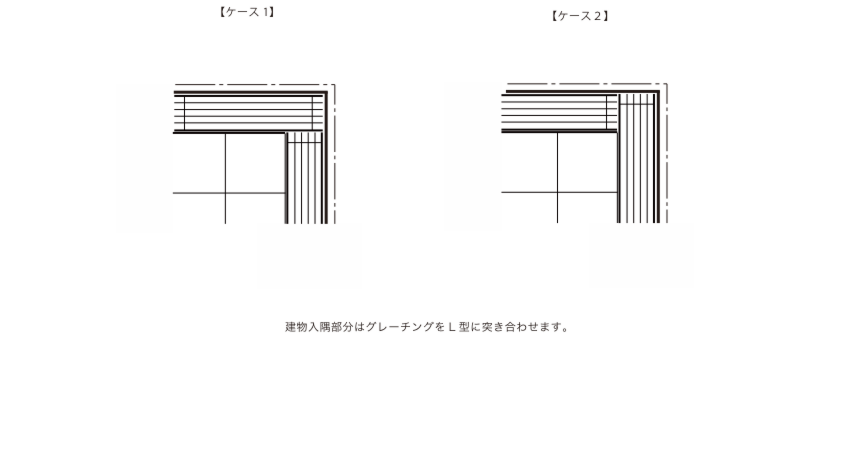

入隅の収まりについて

入隅について.ai

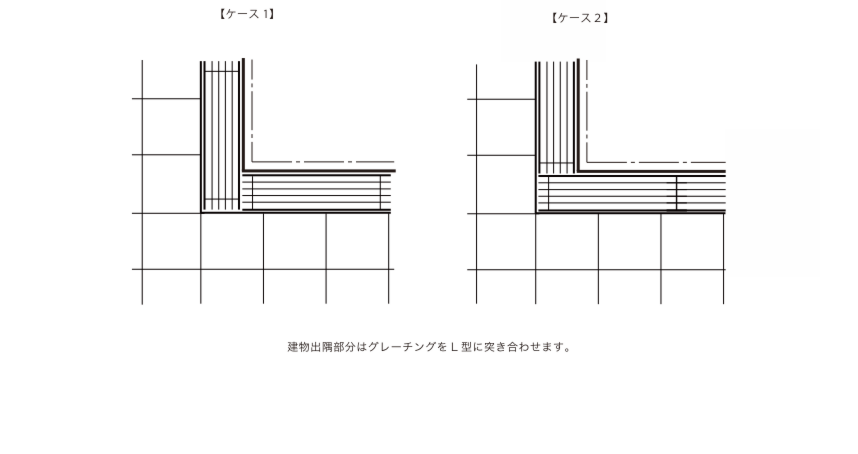

出隅の収まりについて

出隅について.ai
